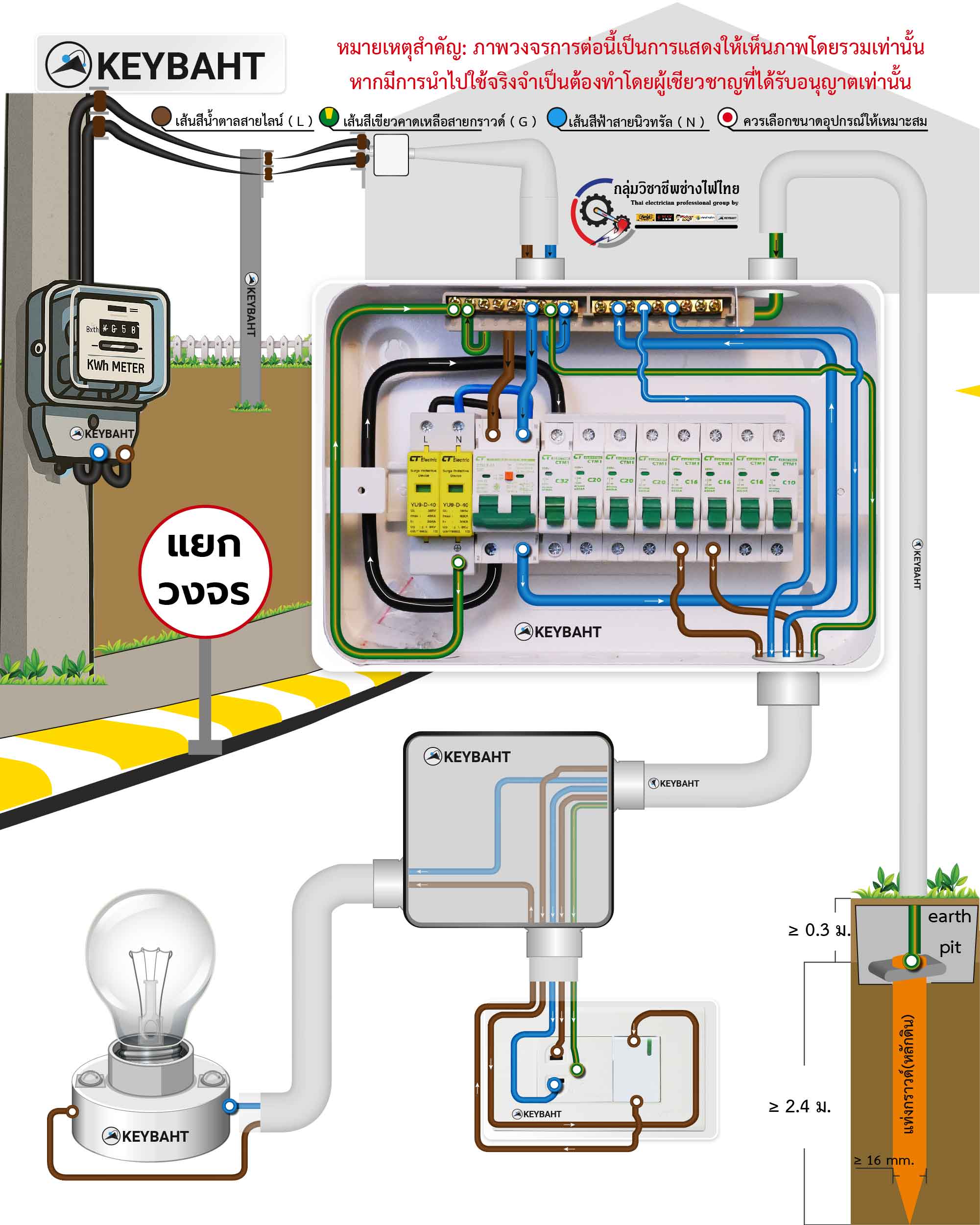

ลักษณะวงจรการต่อตู้คอนซูมเมอร์ยูนิตที่มีเมนเซอร์กิตเบรกเกอร์ RCD แบบ RCBO และตัวกันฟ้าผ่า Surge protection ภายในตู้คอนซูมเมอร์ยูนิต ของแบรนด์ CT Electric รุ่น CTU
ปัจจุบันระบบไฟฟ้าภายในบ้านและที่พักอาศัยมีการปรับเปลี่ยนมาใช้ตู้คอนซูมเมอร์ยูนิตกันมากขึ้น ซึ่งมีความสะดวกด้านการใช้งานและมีการความปลอดภัยมากขึ้น อีกทั้งตู้คอนซูมเมอร์ยูนิตก็มรหลายแบบหลายแบรนด์ให้เลือกใช้งาน บทความนี้ของอธิบายถึงตัวตู้คอนซูมเมอร์ยูนิตของแบรนด์ CT Electric รุ่น CTU
ส่วนประกอบตู้คอนซูมเมอร์ยูนิต
ตู้คอนซูมเมอร์ยูนิตไม่ว่าจะแบรนด์หรือยี่ห้อไหนจะมีส่วนประกอบหลักๆดังนี้
- ตัวถังของตู้คอนซูมเมอร์ยูนิตซึ่งโดยส่วนใหญ่จะเป็นเหล็กพ่นสีและอบด้วยอุณหภูมิสูง ซึ่งจะมีฐานสำหรับรับมินิเซอร์กิตเบรกเกอร์อยู่ 2 แบบคือแบบ Din rail (เกาะราง) และ Plug-on (แบบเสียบ)
- บาร์เทอร์มินอล ซึ่งมีทั้งบาร์กราวด์ และบาร์นิวทรัล
- เมนเซอร์กิตเบรกเกอร์ ซึ่งอาจจะมีทั้ง MCB และ RCBO ขึ้นอยู่กับรุ่นของแบรนด์นั้น
- เบรกเกอร์ลูกย่อย สำหรับแยกวงจรย่อยต่างๆ จำนวนลูกย่อยก็จะขึ้นอยู่กับขนาดตู้คอนซูมเมอร์ยูนิต
- บัสบาร์หวี ที่ใช้เชื่อมต่อลูกย่อยกับเบรกเกอร์เมน สำหรับฐานเบรกเกอร์แบบเกาะราง(Din rail)
- อุปกรณ์อื่นๆ ที่อาจจะเพิ่มเข้ามาเพื่อให้ตู้คอนซูมเมอร์ยูนิตมีคุณสมบัติเพิ่มขึ้น เช่นตัวกันฟ้าผ่า

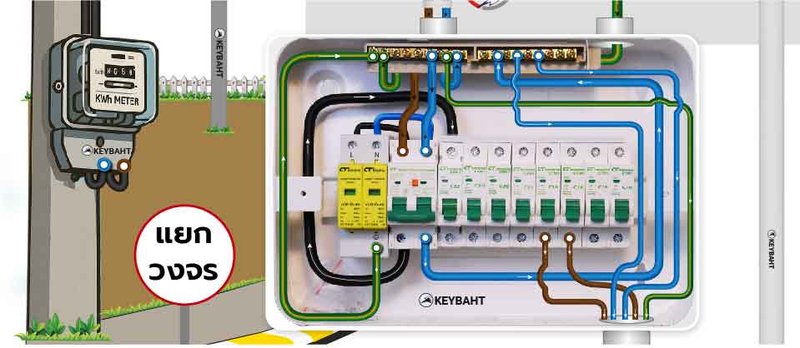

วิธีการต่อสายไฟตู้คอนซูมเมอร์ยูนิตที่มีเมนเซอร์กิตเบรกเกอร์ RCD แบบ RCBO และตัวกันฟ้าผ่า Surge protection ภายในตู้คอนซูมเมอร์ยูนิต ของแบรนด์ CT Electric รุ่น CTU

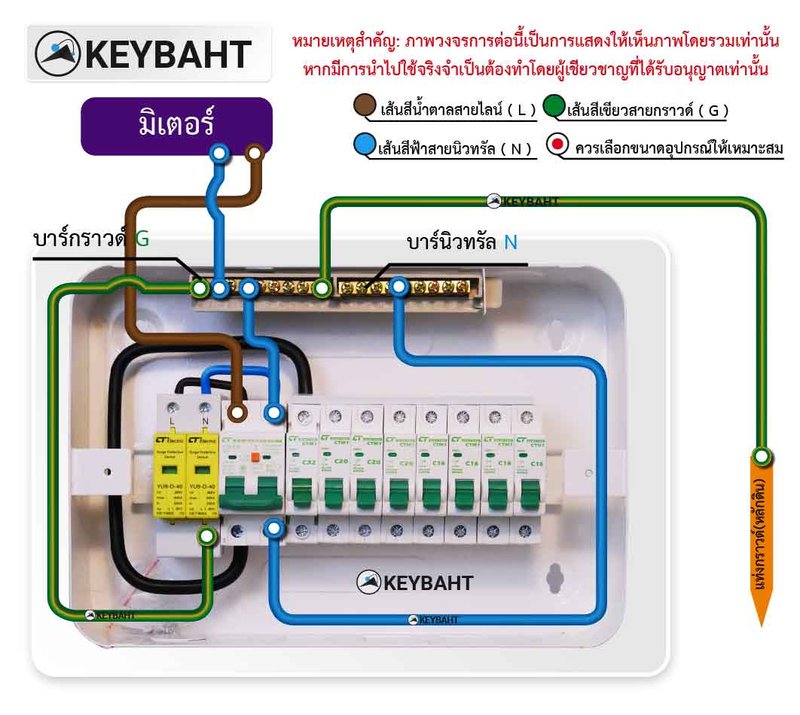

ขั้นตอนวิธีการต่อตู้คอนซูมเมอร์ผมขออธิบายโดยเริ่ม
- มิเตอร์หรือกิโลวัตต์ฮาวมิเตอร์ ซึ่งก็จะมีขนาดทางไฟฟ้าแตกต่างกัน ตามข้อกำหนดของการไฟฟ้าและปริมาณการใช้ไฟฟ้า โดยฝั่งขาออกของสายไฟสำหรับมิเตอร์ 1 เฟสคือ Line (L สีน้ำตาล) และ Neutral (N สีฟ้า) การเดินสายไฟ ออกจากมิเตอร์ก็จะมีแค่ 2 เส้นสำหรับ 1 เฟส ที่สำคัญไม่แพ้กันคือการเลือกขนาดของสายไฟให้เหมาะสมกับการใช้งานและวิธีการติดตั้ง
- ทำการติดตั้งแท่งกราวด์และเดินสายดินจากแท่งกราวด์ มาที่บาร์กราวด์ในตู้คอนซูมเมอร์ยูนิต
- เมื่อเราเดินสายไฟมาที่บ้านหรืออาคารแล้ว สายไฟนิวทรัล( Neutral ) จะต้องต่อเข้ากับบาร์กราวด์ในตู้คอนซูมเมอร์ก่อน หลังจากนั้นก็ต่อสายไฟจากบาร์กราวด์เข้ากับขั้วนิวทรัล( Neutral )ของเมนเซอร์กิตเบรกเกอร์ ซึ่งของแบรนด์ CT รุ่นนี้ด้านเข้าของเบรกเกอร์จะต้องเข้าด้านบนเท่านั้น
- ต่อไปเราก็ต่อสายไลน์ ( L ) เข้ากับขั้ว L ของเซอร์กิตเบรกเกอร์
- ต่อไปก็ทำการต่อขนานตัวกันฟ้าผ่าเข้ากับเมนเซอร์กิตเบรกเกอร์ ซึ่งตู้คอนซูมเมอร์รุ่นนี้ของแบรนด์ CT มีการต่อสายไฟไว้ให้แล้ว เพียงเท่านี้เราก็จะจบการต่อสายไฟขาเข้าเรียบร้อยแล้ว
- ต่อไปเรามาต่อสายไฟขาออกจากเมนเบรกเกอร์กันครับ โดยสายไลน์ ( L ) ทางโรงงานมีการต่อสายไฟจากด้านล่างเมนเบรกเกอร์ไปยังลูกย่อยและมีการใช้บัสบาร์หวีเชื่อมต่อลูกย่อยไว้ให้แล้ว
- เราต้องต่อสายไฟจากขั้วนิวทรัล( Neutral ) ของเมนเบรกเกอร์ไปยังบาร์นิวทรัลของตู้คอนซูมเมอร์ และขนาดสายไฟต้องทนกระแสได้มากว่าเมนเซอร์กิตเบรกเกอร์ (หรือถ้าสายไฟเมนเป้นสายทองแดงก็ใช้ขนาดเดียวกันได้ครับ)
- ต่อสายกราวด์จากด้านล่างตัวกันฟ้าผ่าเข้ากับบาร์กราวด์ เพียงเท่านี้เราก็ต่อสายไฟในตู้คอนซูมเมอร์เรียบร้อยแล้วครับ
- ต่อไปก็ต่อไปใช้งานโดยสายไลน์ ( L ) ต่อจากลูกย่อย, สายไฟนิวทรัล( Nutral ) ต่อไปใช้งานจากบาร์นิวทรัล สายกราวด์ก็ต่อไปใช้งานจากบาร์กราวด์ได้เลยครับ และที่สำคัญคือการเลือกขนาดสายไฟให้เหมาะสมกับการใช้งานและขนาดเซอร์กิตเบรกเกอร์ย่อย
ข้อดี-ข้อเสียในการใช้ตู้คอนซูมเมอร์
ข้อดีคือ ควบคุมวงจรย่อยได้ง่ายขึ้น มีความปลอดภัยมากขึ้นทั้งด้านการป้องกันการใช้ไฟเกินและไฟรั่ว-ไฟดูด สะดวกในการซ่อมบำรุงรักษามากกว่าการใช้แบบคัทเอาท์เดิม
ข้อเสียคือ ค่าแรงในการติดตั้งและราคาอาจจะสูงกว่าเดิม
บทความนี้หวังว่าจะเป็นประโยชน์ไม่มากก็น้อยครับ ไม่ว่าผู้อ่านจะเห็นด้วยหรือคิดเห็นแตกต่างก็สามารถนำไปต่อยอดได้ และผมหวังเป็นอย่างยิ่งว่าข้อมูลในบทความนี้จะช่วยในการศึกษาหาความรู้เพิ่มเติมได้ครับ
