วิธีการต่อสายไฟเข้าเต้ารับกราวด์คู่

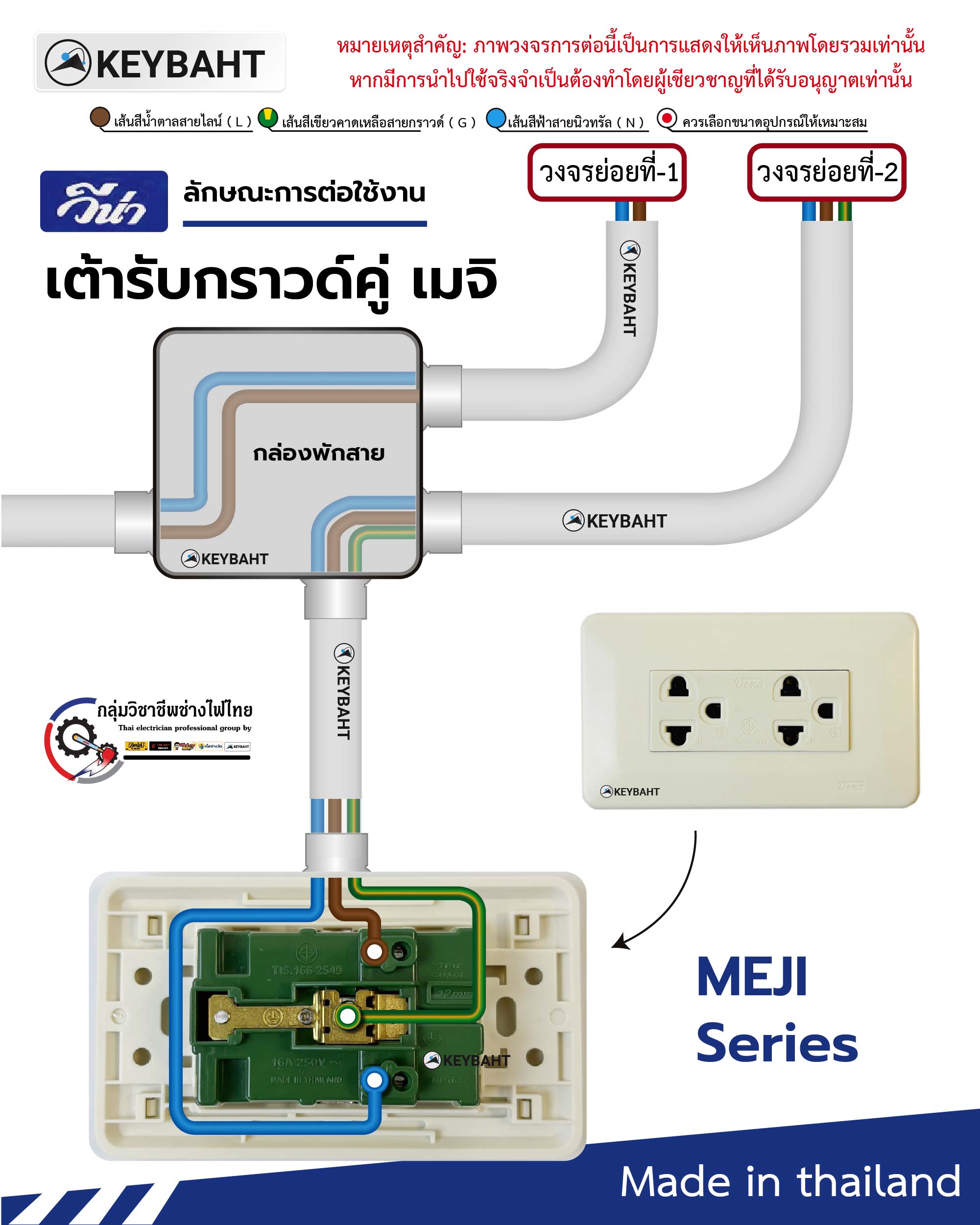

ภาพด้านบนนั้นเป็นการแสดงภาพรวมของการต่อสายไฟจากเบรกเกอร์ย่อยในตู้คอนซูมเมอร์ยูนิต ซึ่งเป็นวงจรย่อยที่ใช้ควบคุมและป้องกันการใช้ไฟเกินและ ไฟฟ้าลัดวงจร หรือป้องกันไฟรั่ว-ไฟดูดหากติดตั้งเบรกเกอร์ประเภท RCD เช่น RCBO, RCCB

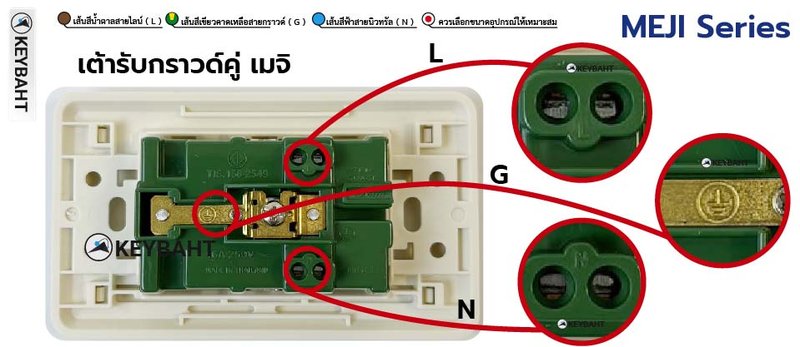

ภาพนี้แสดงตำแหน่งการต่อสายไฟเต้ารับกราวด์คู่ ตามสัญลักษณ์ที่มาตรฐานมอก.บังคับให้แสดงไว้อย่างชัดเจน สำหรับเต้ารับในภาพนี้เป็นของแบรนด์ วีน่า(Vena) รุ่นเมจิ หากใครกำลังหาอยู่พิกัดตามนี้นะครับ
พิกัดในชอปปี้: https://s.shopee.co.th/3VY3pYYzRI
พิกัดลาซาด้า: https://s.lazada.co.th/s.xjrTc?cc

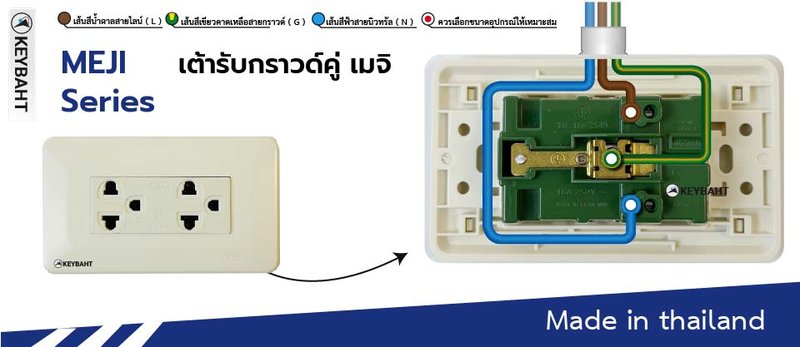

สำหรับวิธีการต่อนั้นง่ายมากครับ เริ่มจาก
- นำสาย L หรือที่เรียกกันว่าสายไลน์ ปกติจะเป็นสายมีไฟและสีน้ำตาล(เช็คก่อนทุกครั้งนะครับเพราะบางครั้งสีไม่ตรง) และต่อเข้ากับช่องสัญญลักษณ์ L ของเต้ารับและขันน็อตให้แน่น(เต้ารับกราวด์คู่รุ่น เมจิของแบรนด์ วีน่ารุ่นนี้ ใช้วิธีล็อกสายไฟแบบขันน็อต
- นำสาย N หรือที่เรียกกันว่าสายนิมทรัล สีฟ้า ปกติจะไม่มีไฟ แต่ก็ลีกเลี่ยงการสัมผัสโดยตรงนะครับเพื่อความปลอดภัย ต่อเข้ากับช่องที่มีสัญลักษณ์ N และขันน็อตให้แน่นเหมือนเดิม
- นำสาย G หรือสายดินบางครั้งเรียกว่าสายกราวด์ สีเขียวคาดเหลือง ต่อเข้ากับช่องที่มีสัญลักษณ์กราวด์ ซึ่งเต้ารับ เต้ารับกราวด์คู่รุ่น เมจิของแบรนด์ วีน่ารุ่นนี้ จะมีทองเหลือกราวด์อยู่ด้านอกเต้ารับ อันนี้ก็ไม่ต้องเป็นห่วงนะครับ เพียวแค่เราต่อสายไฟให้ถูกค้องก็ไม่มีปัญหาครับ
สังเกตว่า ทุกการต่อสายจะมีสัญลักษณ์หรือสีเป้นตัวบ่งบอกอยู่ แต่การทำงานก็ไม่ควรไว้ใจมากนัก ควรตรวจสอบก่อนทุกครั้ง และขั้นตอนการต่อสายไฟก็ควรตัดไฟก่อนลงมือทำงานทุกครั้งเพื่อความปลอดภัยครับ
